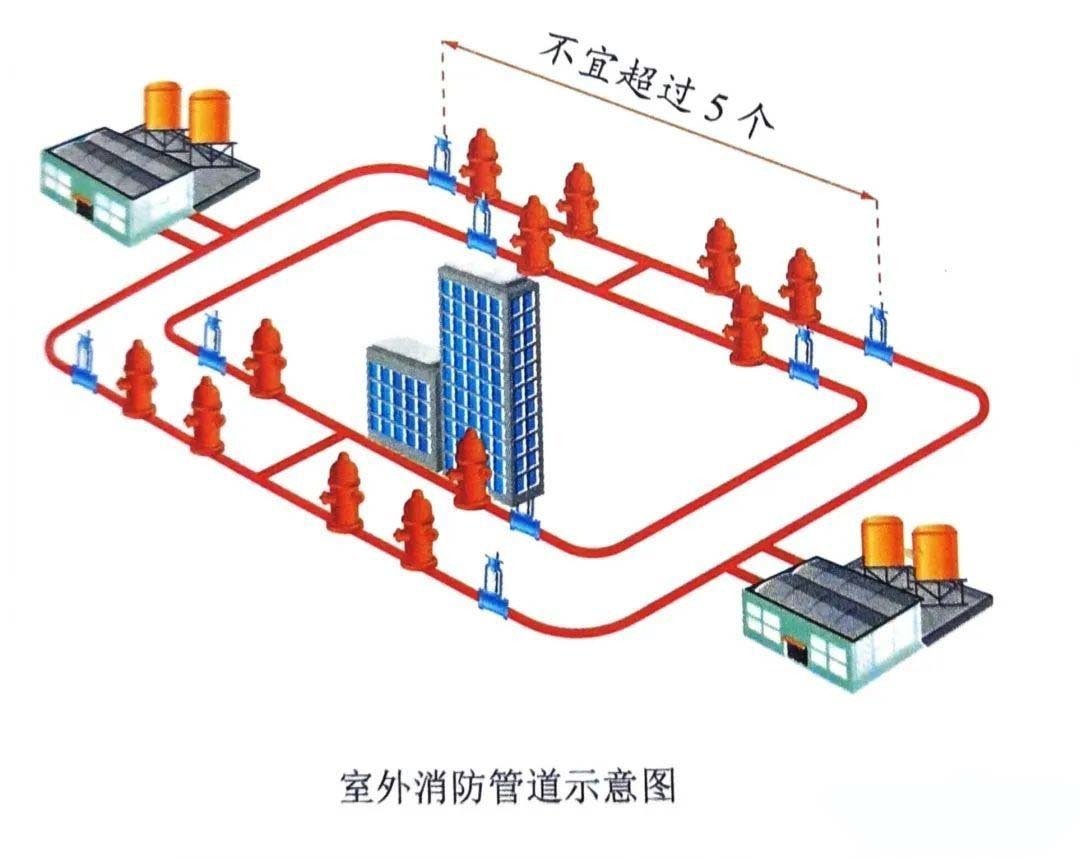

室外消防給水管道布置要求

　　1.室外消防給水采用兩路消防供水時應采用環狀管網，但當采用一路消防供水時可采用枝狀管網。

　　2.向室外、室內環狀消防給水管網供水的輸水干管不應少于兩條，當其中一條發生故障時，其余的輸水干管應仍能滿足消防給水設計流量。

　　3.管道的直徑應根據流量、流速和壓力要求經計算確定，但不應小于DN100，有條件的不應小于DN 150。

　　4.消防給水管道應采用閥門分成若干獨立段，每段內室外消火栓的數量不宜超過5個。

　　1.消防給水系統的閥門

　　①埋地管道的閥門宜采用帶啟閉刻度的暗桿閘閥，當設置在閥門井內時可采用耐腐蝕的明桿閘閥。

　　②室內架空管道的閥門宜采用蝶閥、明桿閘閥或帶啟閉刻度的暗桿閘閥等。

　　③室外架空管道宜采用帶啟閉刻度的暗桿閘閥或耐腐蝕的明桿閘閥。

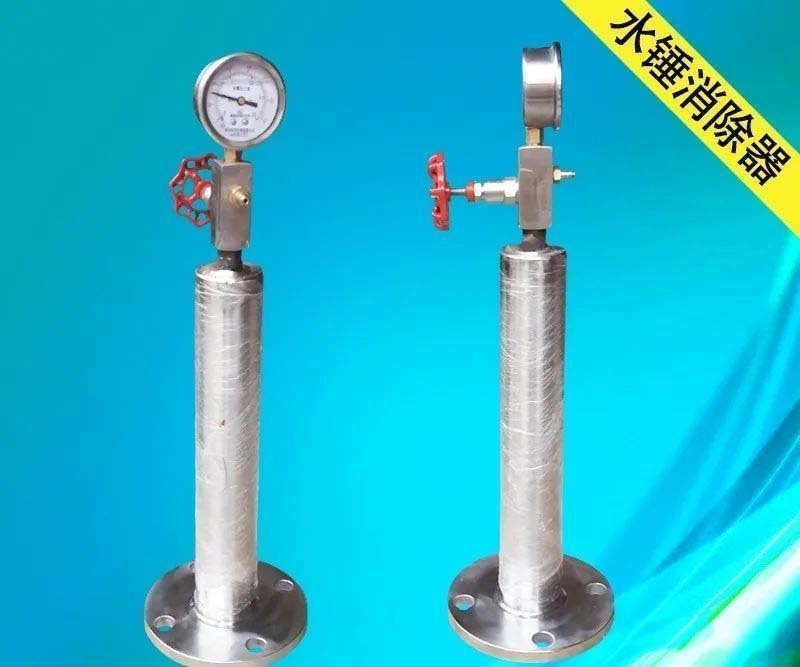

　　④消防給水系統管道的高點處宜設置自動排氣閥。⑤消防水泵出水管上的止回閥宜采用水錘消除止回閥，當消防水泵供水高度超過24h時，應采用水錘消除器。當消防水泵出水管上設有囊式氣壓水罐時，可不設水錘消除設施。

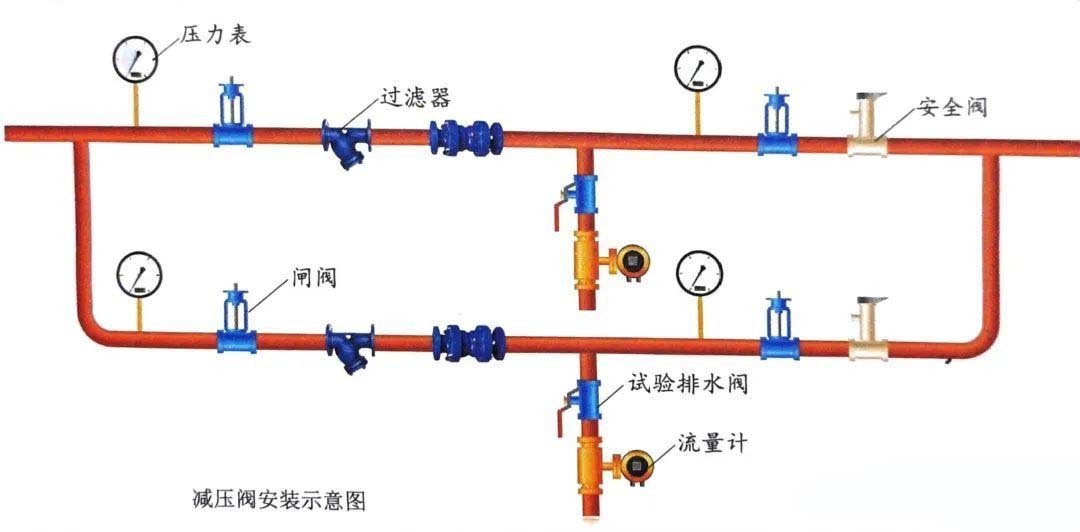

　　2.減壓閥的設置應符合下列規定：

　　①減壓閥應設置在報警閥組入口前，當連接兩個及以上報警閥組時，應設置備用減壓閥。

　　②減壓閥的進口處應設置過濾器，過濾器的孔網直徑不宜小于4~5目/cm2，過流面積不應小于管道截面積的4倍。

　　③過濾器和減壓閥前后應設壓力表，壓力表的表盤直徑不應小于100mm，大量程宜為設計壓力的2倍。

　　④過濾器前和減壓閥后應設置控制閥門。

　　⑤接減壓閥的管段不應有氣堵、氣阻。

　　⑥減壓閥應設置流量檢測測試接口或流量計。

　　⑦垂直安裝的減壓閥，水流方向宜向下。

　　⑧比例式減壓閥宜垂直安裝，可調式減壓閥宜水平安裝。

　　⑨減壓閥和控制閥門宜有保護或鎖定調節配件的裝置。

　　⑩減壓閥后應設置壓力試驗排水閥。
